P6060 60MHz
P6100 100MHz
1X/10X 示波器探极
P6000系列探极的下列参数要求与其连接的示波器必须具有1兆欧姆的输入阻抗.
使用的测试设备至少有15分钟的预热期,并处在不超过表中描述的极限环境.
| 项目 | P6060 | P6100 |
| 衰减 |
1:10 |
|
| 输入阻抗 |
1MΩ:10MΩ |
|
| 输入电容 |
1X:85pF-115pF |
1X:85pF-115pF 10X:14.5pF-17.5pF |
| 补偿范围 | 20pF-40pF | 15pF-30pF |
| 系统带宽 | DC-4MHz
DC-60MHz |
DC-4MHz
DC-100MHz |
| 输入电压 | 1X:小于150V DC
10X小于300V DC |
|
| 净重 | 55g | |
| 电缆长 | 120cm | |
| 温度范围
操作中 未操作中 |
-10ºC至+50ºC -20ºC至+75ºC |
|
| 湿度 | 小于等于85%(相对湿度) | |
低频探极补偿
使用探极进行测试前,首先请检查本品的低频补偿.将其调至与使用示波器匹配.一般的示波器在其前面板上有一个标准信号输出端,将探极接至此信号输出端,示波器显示1KHz测试信号.如图所示,用调试棒调节探棒前端调节孔内的器件,使波形上方平整.
调节L点直至出现上图右侧的平坦波形
电压-频率特征图
最大可输入电压曲线(VDC+PeakAC)

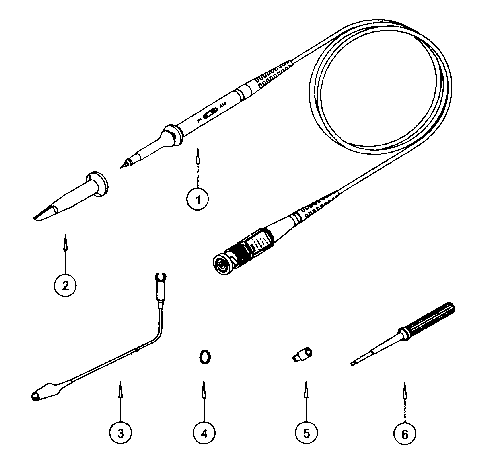

P6000系列探极装配图
部分说明:
