线性集成电路图示仪 BJ4840

厂家：北京无线电仪器厂

BJ4840线性集成电路图示仪是采用图示技术定量显示DUT特性曲线反应器件工作条件及参数变量, 分辨率可达0.2pA、0.1μV，可存储比对。

该仪器采用数字化逐次逼近逻辑启动调零过程,并采用数字存储技术,可长期保存被测器件特性曲线,在仪器中使用了有源滤波,数控开关电容等新技术。

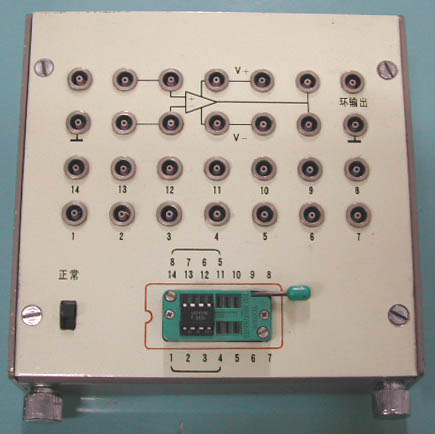

该仪器是一种可以测量高性能集成电路运算放大器的开环增益,共模抑制比,电源抑制比,失调电压。失调电流,输入阻抗,带载特性等多种综合参数的中高档测量仪器。

集电极电源：

交流，+(NPN)，-(NPN)
峰值电压：0-15V 0-75V 0-350V 0-1500V
峰值电流： 20A 4A 1A 0.2A
保护措施：注入被测管的峰值功率可限定在设定值以下，功率限额分为6档，最低100mW，最高220W 备有温升保护和过载保护线路，有高压闭锁装置

阶梯波发生器：

电流阶梯：50nA/阶至200mA/阶，分21档，误差：正负2%
电压阶梯：50mV/阶至2V/阶，分6档，误差：正负2%
倍率：0.1%
直流偏置：可在0-10倍幅度开关指示数之间连续调整
阶数：1-10阶可变。
阶梯波形：连续或脉冲(1ms, 300us)
阶梯速率：50，100，200阶/秒。

垂直放大器偏转因数：

集电极电流：1uA/度至2A/度，分20档，误差：正负3%
发射极电流(漏泄)：1nA/度至2mA/度，分20档，1nA至5nA，误差：正负5%，其他档均为正负3%+1nA
阶梯显示：1阶/度，误差：正负4%

水平放大器偏转因数：

集电极电压：50mV/度至200V/度，分12档，以1-2-5为序，误差：正负3%
基极电压：50mV/度至2V/度，分6档，以1-2-5为序，误差：正负3%
阶梯显示：1阶/度，误差：正负4%

显示偏移：

可将屏上图象任一局部沿纵向或横向扩展10倍，从而提高分辨率，增加一位有效数字。此时垂直极限偏转因数是0.1uA/度，水平极限偏转因数是5mV/度。

中线值：

共计21位，每动一步，能使图象纵向或横向移半度(扩展后的5度)。"中线值"，"*10扩展"与阶梯".1*"以及"偏移"相配合，可以实现三端增量器件的测量。
