厂家: 国营大华无线电厂3KV、上海新建5KV

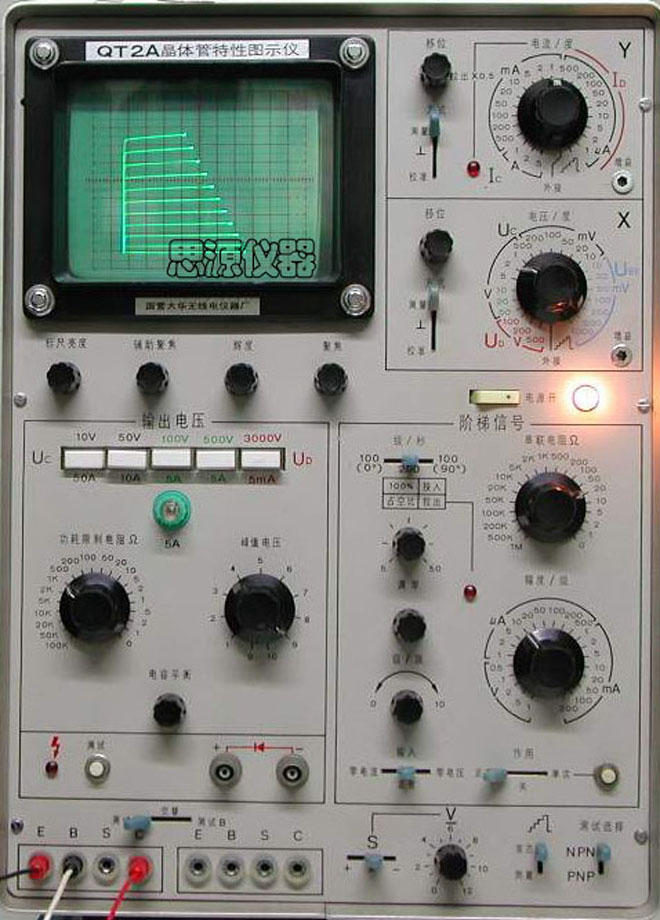

QT2A型半导体管特性图示仪可测量半导体二极管、三极管的低频直流参数，最大集电极电流可达50A，基本满足功率500W以下的半导体管测试。本仪器还附有高压测试，可对5000V以下的半导体管进行击穿电压及反向漏电流测试， 其测试电流最高灵敏度达到0.5uA/每格。本仪器所提供的基极阶梯信号还具有脉冲阶梯输出，因此可扩大测量范围及对二次击穿特性的测量。本仪器带阶梯偏置电压(△VB)， -6V～+6V连续可调，特别适合大功率VMOS管测试。
1. 集电极电流偏转系数
a) 集电极电流范围(Ic): 1μA～5A/每格。按1、2、5进制分21档，各档误差不大于3％
b) 二极管电流范围(ID): 1μA～500μA/每格。1、2、5进制分9档，各档误差不大于3％
c) 集电极电流及二极管电流倍率×0.5，误差不大于10％
d) 基极电流或基极源电压0.1V/每格，误差不大于3％
2. 集电极电压偏转系数
a) 集电极电压范围(Uc)： 10mV～50V/每格。按1、2、5进制分21档，各档误差不大于3％
b) 二极管电压范围(UD)： 100V～500V/每格。按1、2、5进制分3档，各档误差不大于10％
c) 基极电压范围(UBE)：10mV～1V/每格。按1、2、5进制分7档，各档误差不大于3％
d) 基极电流或基极源电压:：0.05V/每格，误差不大于3％
3. 基极阶梯信号
a) 阶梯电流范围(IB)： 10uA～200mA/每格。按1、2、5进制分17档，各档误差不大于5％
b) 阶梯电压范围(UB)： 50mV～1V/每格。按1、2、5进制分5档，各档误差不大于5％
c) 串联电阻：0Ω、10KΩ、100KΩ，各档误差不大于10％。
d) 阶梯波形：分正常（100%）及脉冲二档。脉冲阶梯占空比调节范围为10～40%
e) 每簇级数：0～10级，连续可调。
f) 阶梯偏置电压(△VB)：-6V～+6V，连续可调。
g) 阶梯作用：分重复、关、单次三档级。
h) 阶梯输入：分正常、零电流、零电压三档级。
i) 阶梯极性：分正、负二档。
4. 集电极扫描电压 (正或负连续可调)
a) 输出电压与档级：0～10V, 0～50V, 0～50V, 0～100V, 0～500V
b) 输出电流容量：
0～10V 50A（脉冲阶梯工作状态时）
0～10V 20A（平均值）
0～50V 10A（平均值）
0～100V 5A （平均值）
0～500V 0.5A（平均值）
c) 功耗限制电阻： 0～500KΩ 按1、2、5进制分20档，各档误差不大于10％。
d) 整流方式： 全波
e) 输出极性： ＋，－ f) 集电极容性电流； 平衡后不超过2uA（10V档）
g) 集电极漏电流； 平衡后不超过2uA（10V档）
5. 二极管测试装置
a) 输出电压： 0～5000V 正向连续可调
b) 输出电流容量： 最大为5mA
c) 整流方式： 半波
6. 其他
a) 适配器 高压测试座、三极管测试座、 功率三极管测试座
b) 重量 约30kg
c) 外形尺寸 300mm×408mm×520mm（W×H×D）
d) 功耗： 非测试状态时： 约80VA； 最大功率时： 约300VA
e) 输入电压： 220V±10％
f) 频率： 50HZ±5％
g) 示波管： 15SJ118-DC 有效工作面8×10cm
