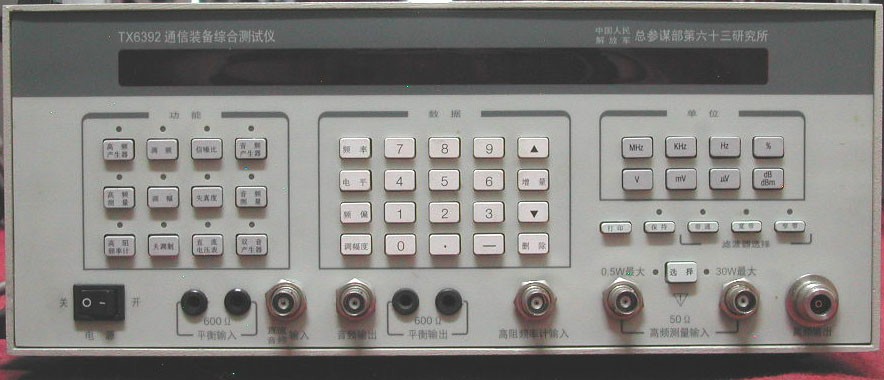

通信装备综合测试仪 TX6392

厂家：总参第六十三研究所

通信装备综合测试仪是智能化无线综合测试仪器，它由射频信号产生器、音频信号产生器、高频频率计、音频频率计、高频功率/电平表、音频/直流电压表、调幅度计、频偏计、信噪比计、失真度计等11种功能仪表综合而成，是检测维修各种调频、调幅、或单边带无线通信装备的专用仪器。其中各功能仪表也可以作为通用仪器使用。

本仪器内含的射频信号产生器的输出频率范围和高频测量系统的频率响应范围是0.4~1000MHz(部分为1.5~1000MHz)；音频信号产生器的输出频率范围和音频测量系统的频率响应范围是10Hz~32kHz。上述频率范围覆盖了中波、短波、超短波、甚高频(VHF)和超高频(UHF)等我军战术无线通信的全部频段。

本仪器的高频测量系统具有自动调谐功能，从而能够对发射机的频率、功率、调幅度、频偏、调制频率和调制失真度等指标以及对接收机的信噪比、失真度和音频输出电平等指标进行自动测试。在进行其余各种测试时，也具有量程自动切换、实时打印输出等自动功能。

本仪器具有收-发双工功能，能够按照使用者的要求既输出指定频率和电平，指定调制频率和调制度的射频信号，又能同时对输入本仪器高频信号的频率、电平、调制频率、调制度、调制失真度以及接收机的信噪比等指标进行测试；或者既输出指定频率和电平的音频信号，又能同时对输入本仪器音频信号的频率、电平、失真度进行测试。

本仪器针对电台检测的特点，提供了发射机测试、接收机测试、双工测试、音频测试四种测试方式，使其操作简单方便。

性能特性

射频信号产生器

• 输出频率
  a)频率范围：0.4~999.9999MHz
  b)频率分辨率：100Hz
• 输出电平
  a)电平范围：0dBm~-120dBm(可用到-127dBm)
             或107dBuV~-13dBuV(可用到-20dBuV)
             或223.6mV~0.22uV(可用到0.10μV)
  b)电平分辨率：0.1dB
  c)电平误差：
      不大于±1dB(至-10dBm)
      不大于±2dB(至-60dBm)
      不大于±3dB(至-120dBm)
• 输出阻抗：50Ω
• 频谱纯度
  a)寄生调频：不大于50Hz
  b)谐波：不大于-20dBc
  c)分谐波：不大于-25dBc(520~999.9999MHz)
  d)寄生信号：
     不大于-30dBc(至90MHz)
     不大于-50dBc(至999.9999MHz)
• 调频
  a)载波频率：0.4~999.9999MHz
  b)调制频率：100Hz~12kHz
  c)频偏范围：0~25kHz
  d)频偏分辨率：0.1kHz
  e)频偏误差：不大于±10%标称值±1kHz
• 调幅
  a)载波频率：1.5~300MHz(可用到0.4~400MHz)
  b)调制频率：300Hz~10kHz
  c)调幅度范围：0~70%
  d)调幅度分辨率：1%
  e)调幅度误差：不大于±10%标称值±1%
• 射频信号产生器反向大功率输入保护：不大于30W

音频信号产生器

• 输出频率
  a)频率范围：50Hz~15kHz(可用到10Hz~32kHz)
  b)频率分辨率：10Hz
  c)频率准确度：±5×10-7
• 输出电平
  a)电平范围：1mV~2.55V
  b)电平分辨率：1mV(到255mV),10mV(到2.55V)
  c)电平误差：不大于±5%标称值±0.5mV
• 失真度：不大于1%

双音信号产生器

• 固定音频频率：1kHz
• 可变音频频率：10Hz~32kHz
• 输出电平范围：1mV~2.55V(每个单音)

高频频率计

• 测量频率范围：1~999.99999MHz
• 灵敏度：优于50mVrms(至900.00000MHz)
         优于100mVrms(至999.99999MHz)
• 分辨率：1Hz(至39.99999MHz)
         10Hz(至999.99999MHz)
• 测频精度：优于±5×10-7±分辨率
• 输入阻抗：50Ω

音频频率计

• 测频范围：10Hz~32kHz
• 灵敏度：30mVrms
• 测频精度：优于±1Hz

高频功率(电平)表

• 测量功率(电平)范围：0.5mW~30W(158mV~38.73V)
• 频率响应范围：1.5~999.99999MHz
• 测量误差：不大于±20%(功率)
            不大于±10%(电平)
• 输入阻抗：50Ω

音频(直流)电压表

• 测量电压范围：1mV~60V
• 频率响应范围：DC,100Hz~15kHz(可用到50Hz~32kHz)
• 分辨率：1mV或1%
• 误差：不大于±2%标称值±2mV±分辨率

调幅度计

• 载波频率范围：1.5MHz~200MHz(可用到400MHZ)
• 调制频率范围：300Hz~10kHz(可用到12kHz)
• 测量调幅度范围：0~80%
• 分辨率：1%
• 误差：不大于±8.5%标称值±1%
• 解调失真度：不大于2%(调幅度30%，调制频率1kHz，带通滤波器)

频偏计

• 载波频率范围：1.5~999.99999MHz
• 调制频率范围：100Hz~12kHz
• 测量频偏范围：0~25kHz
• 分辨率：0.1kHz
• 误差：不大于±8.5%标称值±0.5kHz
• 解调失真度：不大于2%(频偏5kHz，调制频率1kHz，带通滤波器)

信噪比计

• 载波频率范围：1.5~400MHz(调幅) 1.5~999.99999MHz(调频)
• 测量信噪比范围：0~54.2dB
• 误差：不大于±2dB

失真度计

• 音频标称频率：1kHz
• 测量失真度范围：0.5~30%
• 分辨率：0.1%
• 灵敏度：100mVrms
• 误差：不大于±5%标称值±0.5%

供电电源及能耗

• 交流供电
  电源电压范围：220V±20%
• 直流供电
  电源电压范围：24V±20%
