功率探头:T1
频率范围:0.05-12.4GHz |
功率探头:T2
频率范围:0.05-12.4GHz |
功率探头:T3
频率范围:0.05-12.4GHz |

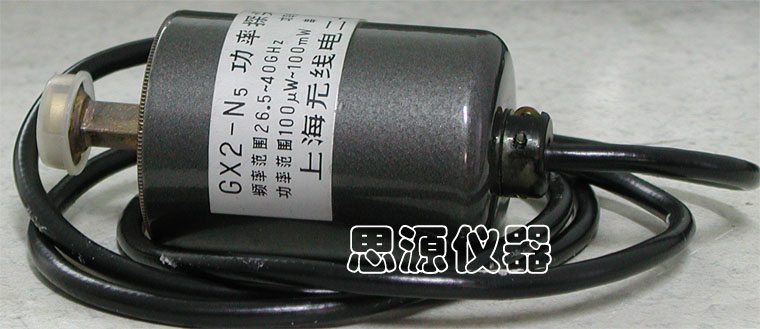

功率探头:N5暂无
频率范围:26.5-40GHz |
厂家: 上海无线电
尺寸: 16x25x32 cm
重量: 6 kg
它是一台可用于直接测量连续或脉冲调制的射频,平均功率的测量仪器.具有尺寸小,重量轻,测量范围宽,使
用方便等特点，可供各有关单位用来测量微波小功率.
技术参数:
1、频率范围:0.05-12.4GHz(N型头);26.5-40GHz(波导口)
2、功率范围：功率探头T1：10μW-10mW
T2：100μW-100mW
T3：1mW-300mW
N5:0.1-100mW
3、探头校准因子定标精度：固有误差±8%，工作误差：±10%
在50MHz定标：并在1，3，6，8，10，12.4GHz六个频率点上给出各探头的校准因子值。
4、电压驻波比：S小于等于1.5
5、可承受平均功率为：
T1可承受1分钟的25mW超额功率试验
T2可承受1分钟的200mW超额功率试验
T3可承受1分钟的600mW超额功率试验
6、指示器分档：指示器量程共分10μW、30μW、100μW、300μW、1mW、3mW、10mW七档
7、指示器误差：
指示器经30分钟预热后，固有误差*小于等于满量程±4%±0.2μW，工作误差小于等于满量程±6%±0.2μW
零点稳定性：仪器在最小量程档的零点稳定性小于或等于±0.5μW/1分钟
校准因子：校准因子范围为100%-85%，按1%步级分档，换档误差小于或等于满量程的±1%
8、记录器输出：指示满度为1V，输出阻抗1KΩ
9、接头型式：L16接头
