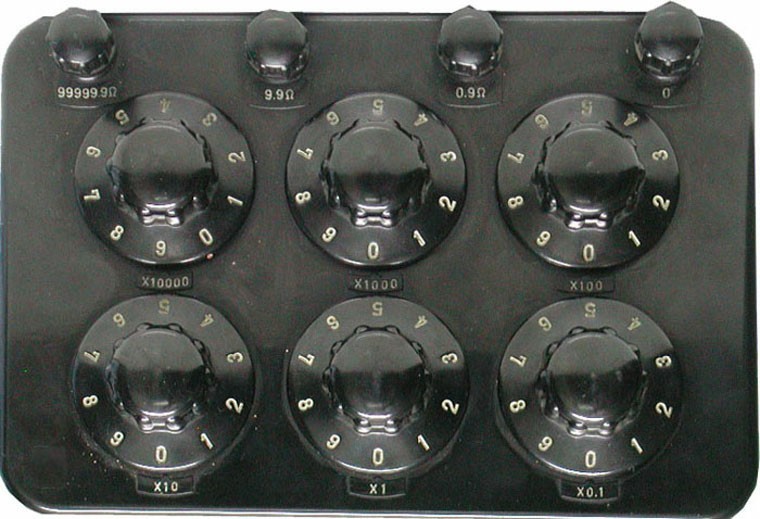

十进制直流电阻箱 ZX21

尺寸: 19×13×12cm
重量: 2kg

用途和特点

ZX21型为六个十进开关串联而成的多值电阻器。电阻元件接于开关各个触点之上,通过改变开关电刷位置得到各种阻值,按阻值大小分别从四只接线柱上引出。ZX21型是供直流回路作调节阻值之用。也可用于不作精度要求的交流电路中。

主要技术指标

1. 阻值调节范围:0~99999.9Ω

2. 标准度:温度、相对湿度和功率在参考条件下,步进盘的准确度应符合下表规定。

步进盘(Ω)

9×10000

9×1000

9×100

9×10

9×1

9×0.1

准确度(%)

±0.1

±0.1

±0.5

±1

±2

±5

3. 残余电阻:RO=30±10mΩ

4. 功率:

参考功率:0.2W
标称功率:0.3W
极限功率:0.5W

5. 电路对外壳金属之间的绝缘电阻应不小于100MΩ。电路对外壳金属之间应能耐受45~60HZ实际正弦交流电压2000V,1min试验而不击穿、无防电现象。
