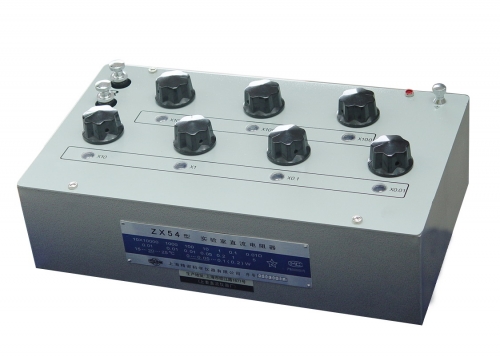

直流电阻箱 ZX54

用途和特点

ZX54型为七个十进制开关串联而成的实验室型多值精密电阻器(又称电阻箱),电阻元件接于开关各个触点之间,两接线柱之间的电阻值可通过改变开关位置得到各种阻值,阻值调节范围0.01Ω - 111.11111kΩ,准确度为0.01级。适合于工矿企业、学校和科研单位在电测量中作基本量具,在直流电路中作精密调节电阻,并可校验等于或低于0.05级的直流电桥和电阻测量仪表等等。

主要技术指标

一、执行标推:中华人民共和国机械行业标准《JB/T8225-1999实验室直流电阻器》。

二、电阻器的阻值调节范围:0.01Ω - 111.11111kΩ。

三、使用环境条件

参比条件:温度20℃±0.5℃,相对湿度 40%~60%

标称条件:温度20℃±5℃,相对湿度 25%~75%

四、主要参数

温度、相对湿度和使用功率在参比条件下,电阻器备步进盘电阻值的准确度应符合以下规定:

档位(Ω) - 准确度 - 测试电流(标称功率为0.1W)

x10000 - 0.01% - 3mA

x1000 - 0.01% - 10mA

x100 - 0.01% - 30mA

x10 - 0.05% - 100mA

x1 - 0.2% - 300mA

x0.1 - 1% - 1A

x0.01 - 5% - 3A

五、使用功率:电阻器的参比、标称和极限功率分别为 0.05W、 0.1W、 0.2W。

六、安全指标

绝缘电阻:电阻器在标称条件下,电路与接地接线柱和外壳之间绝缘电阻应不小于500MΩ
(试验电压为 500V)。

电压试验 :电阻器在标称条件下,电路与接地接线柱之间应能经受45~60Hz实际正弦波AC2kV电压试验历时1分钟而不应出现击穿和放电现象。

七、尺寸重量:32×28×17cm 7kg

使用方法和注意事项

一、电阻器在使用前应将各档位拨盘自始点至终点来回旋转数次,使开关接触良好。

二、引出方式:电阻器由两个接线柱引出,高阻可采用二线制引出,低阻必须采用四线制引出,以确保电阻值的准确度。

三、使用功率或测试电梳:电阻器使用时最好不超过标称功率。极限功率只能在短时间以内使用,比如3秒,否则将造成永久性损坏。

四、电阻器应贮存在环境温度为(5~35)℃、相对湿度低于75%的环境内,室内空气不应含有腐蚀气体和物质,避免阳光直射。
