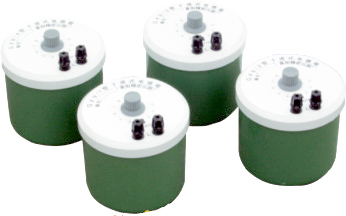

| GX9系列
|
FMT系列
|
特殊要求，可单独定做。
单个旋钮十进制调节，每个旋钮0至10档位。适合在音频交流电路中，作精密电感元件使用，也可作为标准使用。
| 型号 | 准确度 | 步进值 | 额定电流 |
|---|---|---|---|
| GX9-0 | 5% | 0.01mH | 0.6A |
| GX9-1 | 2% | 0.1mH | 0.6A |
| GX9-2 | 1% | 1mH | 0.38A |
| GX9-3 | 0.5% | 10mH | 0.15A |
| GX9-4 | 0.5% | 100mH | 0.05A |
| GX9-5 | 0.5% | 1H | 0.01A |
| 型号 | 准确度 | 步进值 | 额定电流 | 频率上限 | Q值 |
|---|---|---|---|---|---|
| GX9-0H | 5% | 0.01mH | 5A | 35kHz | 30-60 |
| GX9-1H | 2% | 0.1mH | 3A | 30kHz | 50-150 |
| GX9-2H | 1% | 1mH | 2A | 20kHz | 90-140 |
| GX9-3H | 1% | 10mH | 1A | 15kHz | 90-140 |
| GX9-4H | 2% | 100mH | 0.5A | 5kHz | 30-50 |
| GX9-5H | 5% | 1H | 0.05A | 0.3kHz | 小于等于20 |
一个或多个旋钮，十进制调节。
| 型号 | 准确度 | 最小步进 | 最大电感 | 旋钮数量 | 可调范围 mH | 额定电流 A |
|---|---|---|---|---|---|---|
| FMT12H | 0.5% | 5 | 20 | 1 | (1~4)×5(高频) | 0.6 |
| FMT20 | 1% | 0.1 | 11.0 | 2 | (0~10)×(0.1+1) | - |
| FMT21 | 0.5% | 1 | 110 | 2 | (0~10)×(1+10) | 1.0/0.6 |
| FMT22 | 0.5% | 10 | 1100 | 2 | (0~10)×(10+100) | 0.6/0.08 |
| FMT23 | 0.5% | 100 | 11000 | 2 | (0~10)×(100+1000) | 0.08/0.015 |
| FMT30 | 1% | 0.01 | 11.10 | 3 | (0~10)×(0.01+0.1+1) | 2.2~1.0 |
| FMT31 | 0.5% | 0.1 | 111.0 | 3 | (0~10)×(0.1+1+10) | 1.5/1.0/0.6 |
| FMT32 | 0.5% | 1 | 1110 | 3 | (0~10)×(1+10+100) | 1.0/0.6/0.08 |
| FMT33 | 0.5% | 10 | 11100 | 3 | (0~10)×(10+100+1000) | 0.6~0.015 |
| FMT40 | 0.5% | 0.01 | 111.10 | 4 | (0~10)×(0.01+0.1+1+10) | 2.2~0.6 |
| FMT41 | 0.5% | 0.1 | 1111.0 | 4 | (0~10)×(0.1+1+10+100) | 1.5~0.08 |
| FMT42 | 0.5% | 1 | 11110 | 4 | (0~10)×(1+10+100+1000) | 1.0~0.015 |
| FMT50 | 0.5% | 0.01 | 1111.10 | 5 | (0~10)×(0.01+0.1+1+10+100) | 2.2~0.08 |
| FMT51 | 0.5% | 0.1 | 11111.0 | 5 | (0~10)×(0.1+1+10+100+1000) | 1.5~0.015 |
