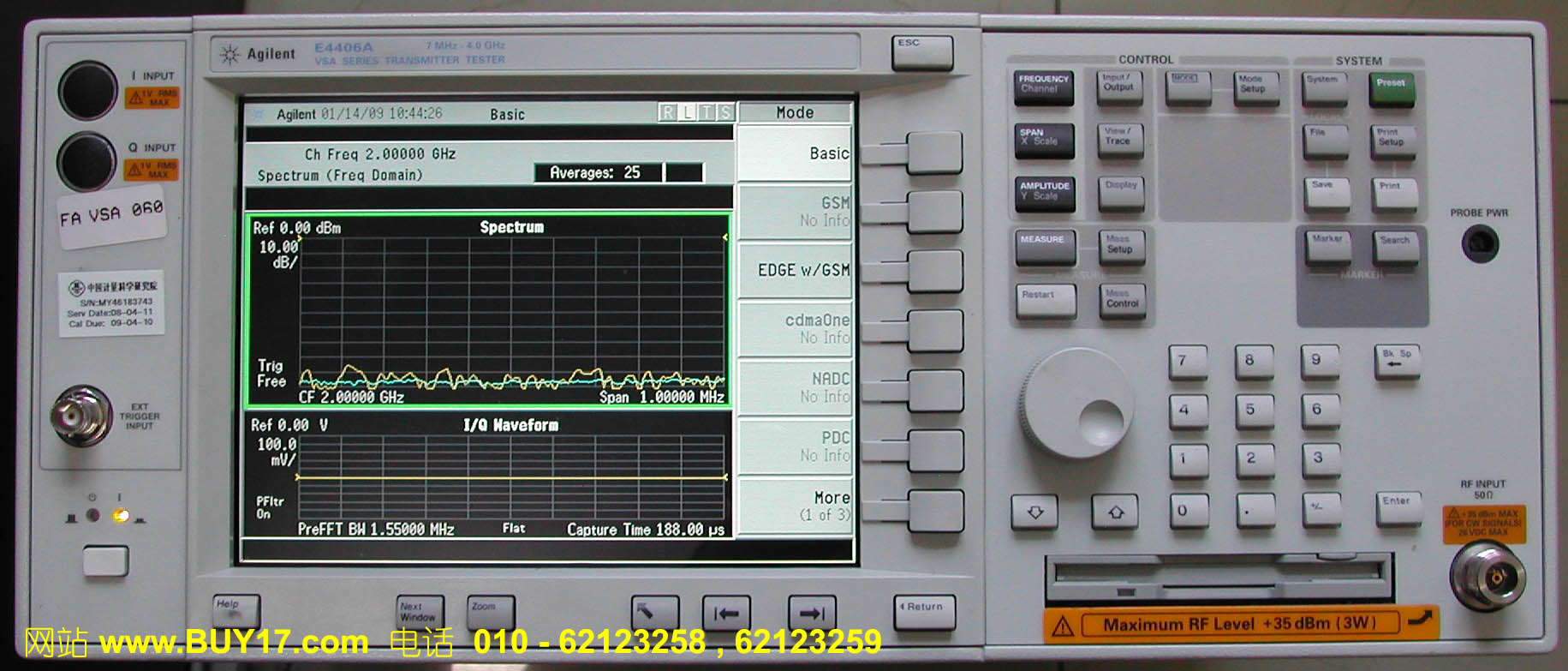

Agilent E4406A 频谱仪 (发射机测试仪,矢量信号分析仪)

生产厂家: 安捷伦

主要指标

• Span范围 : 10Hz至10MHz
• 频率范围 : 7MHz至4GHz
• 在无线测试领域，先进的解调性能
• 频谱波形和I/Q波形同时显示
• 适用于各类发射机和直放站的测试
• 详细指标--pdf文档

Agilent E4406A是全功能的矢量信号分析仪，它能满足无线通信研发和制造工程师的测试需要，在WLAN测试、手机测试、基站测试、等等无线测试领域有着广泛应用。具有基于标准的单键测量能力，通过推出新的测量专用件和升级现有的测量应用程序，可不断改进性能。支持多种无线标准，提供灵活 的可扩展的平台，以适应当前和未来演进中的无线市场。目前支持的制式包括WLAN, W-CDMA(3GPP), cdma2000, cdmaOne, GSM/EDGE, NADC, PDC, iDEN 和新的1xEV-DO正向链路测量专用件。

• 基带IQ输入选件把E4406A VSA强大的分析能力扩展到基带
• 支持Agilent 89601A系列矢量信号分析仪软件，使用户能控制和直接提取E4406A的数据，在PC上进行灵活的解调分析。
• W-CDMA : 在ACP和EVM测量速度上有3倍的提升。
• IS2000 : 更快的ACP和EVM, 准正交功能支持，以及相位调制精度测量。
• GSM/EDGE : 新的多时隙与时间关系测量，EDGE TX频段寄生测量。
• 专用选件opt204提供1xEV-DO前向链路测量

测量功能 ( 各个MODE下的MEASURE功能 )

• BASIC MODE
  • Spectrum(Freq Domain)
  • Waveform(Time Domain)
  • ACP
  • Channel Power
  • Power Stat CCDF
• cdma2000 MODE
• 1xEV-DO MODE
• iDEN w/MT MODE
• WiDEN MODE
• Wireless LAN MODE
• cdmaOne MODE
• NADC MODE
• PDC MODE
• W-CDMA MODE
  • Channel Power
  • ACPR(ACLR)
  • Intermod
  • Multi Carrier Power
  • Spectrum Emission Mask
  • Occupied BW
  • Code Domain
  • Mod Accuracy(Composit EVM)
  • QPSK EVM
  • Power Stat CCDF
  • Spectrum(Freq Domain)
  • Waveform(Time Domain)
  • Pwr Control
  • Pwr vs Time
• GSM MODE
  • Transmit Pwr
  • GMSK Pwr vs Time
  • GMSK Phase & Freq
  • GMSK Output RF Spectrum
  • Spectrum(Freq Domain)
  • Waveform(Time Domain)
  • GMSK Tx Band Spur
• EDGE w/GSM MODE
  • Transmit Pwr
  • GMSK Pwr vs Time
  • GMSK Phase & Freq
  • GMSK Output RF Spectrum
  • Spectrum(Freq Domain)
  • Waveform(Time Domain)
  • GMSK Tx Band Spur
  • EDGE Pwr vs Time
  • EDGE EVM
  • EDGE Output RF Specturm
  • EDGE Tx Band Spur

选件配置

• opt.BAH GSM
• opt.BAF W-CDMA
• opt.202 EDGE GSM
• opt.252 EDGE_upgrade
• opt.H17 WLAN [802.11b]
