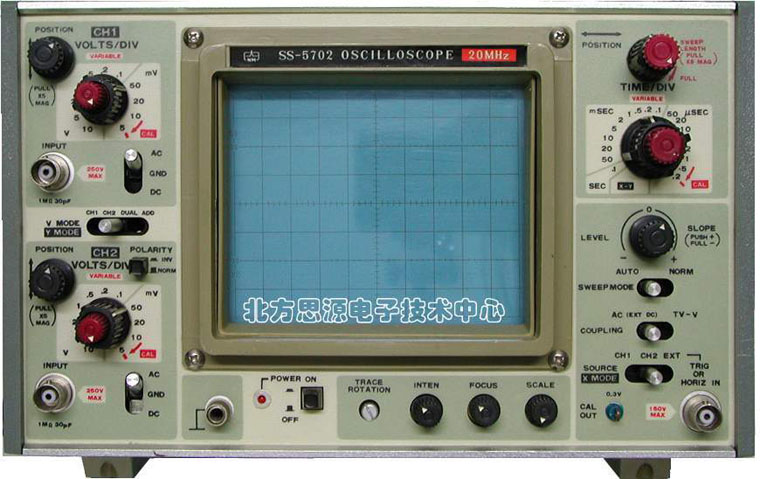

模拟示波器 SS-5702

20 MHz/1mv/10ns/双通道/双踪

厂家: 日本岩崎
尺寸: 26×18×42cm
重量: 7.5kg

详细指标 pdf文档

SS-5702是一种小巧轻便的示波器,覆盖频率范围宽度为DC至20MHz。SS-5702是为双踪测量而设计的。

垂直偏转因数以1-2-5顺序从5mv/格至10v/格。

触发系统具有内触发、外触发以及用于全电视信号的TV触发功能。

水平偏转系统具有以1-2-5为顺序从0.5ms/格至0.2s/格的扫描速度,5倍扫描扩展功能(最高扫描速度为0.1ms/格)和用于观察李沙育图形的外水平/X-Y显示功能。

示波管有效面积为8格(垂直)乘10格(水平);借助2kv的稳定的加速电压可进行高辉度定量测量。

内部电路为全固态结构,可确保稳定性与可靠性。
