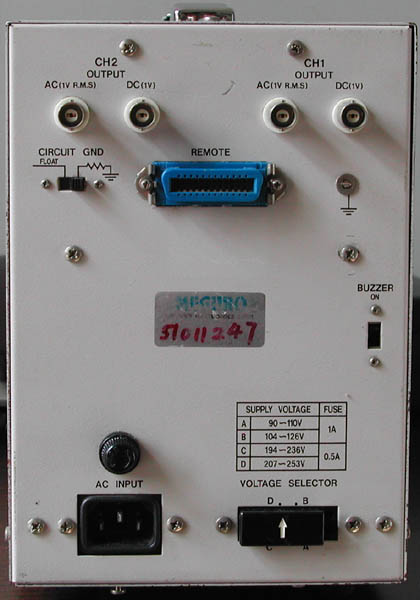

后面板厂家: 日本目黑
尺寸: 约 150 (W)×225 (H)×395 (D) mm
重量: 约 5kg
本机是用于测定交流电压的可遥控式双通道噪音表。
频率范围为10Hz～500kHz,表示方式是以DIN标准.CCIR标准为基准的准峰值表示和通常的平均值表示以及实际值表示的3种可切换使用。由于内置有作为测定噪音电压及信噪比S/N用的以DIN,IEC,CCIR标准为基准的5种滤波器,以及备有满刻度10μV挡,所以非常适合用于测定各种录音放音装置及音响设备的噪音电平。另外,内置有用于测定信噪比S/N的增益调整器,相对地测定电平时极为方便。
特征
| ■ | 内置有5种听感补偿滤波器。 DIN/AUDIO,DIN/NOISE,IEC,CCIR,CCIR/ARM |
| ■ | 可按照3种表示方式进行测定。 Q-PEAK,AVER,R.M.S. |
| ■ | 可同时测定2通道的信号。 |
| ■ | 可用控制信号进行遥控。 |
| ■ | 内置有用于测定信噪比S/N的增益调整器。正面面板上装有0～约-10dB之间连续可变的增益调整器。 |
| ■ | 备有AC OUTPUT,DC OUTPUT输出端口。 |
| ■ | 可进行杜比噪音测定。 |
| ■ | 内置有CCIR/ARM的听感补偿滤波器,所以可测定带有杜比减噪装置音响设备的噪音。 |
| ■ | 带有备份机能(RANGE,RESPONSE,WEIGHTING)。 |
规格
| 测定频率范围 | |
| 频率范围 | 10Hz ～ 500kHz (听感补偿滤波器非使用状态下) |
| 测定电压范围 | |
| 电压范围 | 10µV ～ 300V 满刻度 16档 |
| 10,30,100,300µV 1,3,10,30,100,300mV 1,3,10,30,100,300V -100dB ～ +50dB 满刻度 (0.1dB=1Vrms) -98dBm ～ +52dBm 满刻度 (0dBm=0.775Vrms) |
|
| 指示计精度 | |
| AVER. | 各档 最大指示值的±3% (10µV档除外) |
| QUASI-PEAK, R.M.S. | 各档最大指示值的±5% |
| 频率特性 | |
| AVER. | |
| • 10µV 档 | ±5% : 20Hz ～ 20kHz ±7% : 10Hz ～ 30kHz ±15% : 30kHz ～ 50kHz |
| • 30µV, 100µV 档 | ±5% : 20Hz ～ 100kHz ±7% : 10Hz ～ 200kHz ±15% : 200kHz ～ 300kHz |
| • Above 300µV 档 | ±3% : 20Hz ～ 200kHz ±7% : 10Hz ～ 500kHz |
| QUASI-PEAK, R.M.S. | |
| • 10µV range | ±10% : 20Hz ～ 20kHz ±15% : 10Hz ～ 30kHz |
| • Above 30µV 档 | ±10% : 10Hz ～ 50kHz |
| 指示计指示方式及刻度 | |
| a) QUASI-PEAK | 以DIN 45405 (1967),DIN 45405 (1978),CCIR (468-1), |
| b) AVER. | 平均值检波的正弦波时效值刻度 [AVER.] |
| c) R.M.S. | 实效值检波的正弦波实效值刻度 (峰高率<2) [R.M.S.] |
| [注意] | 但通过听感补偿滤波器(CCIR/ARM)测定噪音电压时,无论 INDICATION 开关的位置处于何处,检波方式均自动切换为平均值检波(AVER)。 |
| 聴感補正 | |
| a) DIN/AUDIO | 以DIN 45405 (1967)为基准的音频信号。 |
| b) DIN/NOISE | 以DIN 45405 (1967) 为基准的噪音电压测定滤波器 |
| c) IEC | 以JIS C1502A,JIS C5551A,IHF-A-202,IEC 179-A,NAB为基准的噪音电压测定滤波器 [IEC] |
| d) CCIR | 以CCIR (468-1)，CCIR (468-2)，DIN 45405 (1978)为基准的噪音电压测定滤波器 (基准1kHz 0dB) [CCIR] |
| e) CCIR/ARM | 以CCIR/ARM(杜比减噪系统) 为基准的噪音电压测定滤波器(基准2kHz 0dB) [CCIR/ARM] |
| 选购滤波器 | (1) 1kHz : 36dB BPF (2) 1kHz : 60dB BPF (3) 400Hz: 60dB BPF (4) IHF/T-200 选购滤波器与标准附属滤波器更换安装。 |
| 感度调整范围 | |
| 调整范围 | 0 ～ -10dB以上 |
| 输入阻抗 | |
| 阻抗 | 1MΩ 非平衡 并联容量 约30pF |
| 最大允许输入电压 | |
| 输入电压 | 10µV～30mV档 : AC 10 Vrms,DC 450V 100mV 档以上 : AC 330Vrms,DC+AC PEAK 450V |
| 输出电压 (表头满刻度时开放端电压) | |
| AC | 1Vrms ±10% |
| DC | 1V ±10% |
| 输出电压频率特性 | |
| AC | 10Hz ～ 500kHz ±5% (600Ω负载时) |
| DC | 10Hz ～ 500kHz ±5% |
| 输出阻抗 | |
| AC | 约600Ω 非平衡 |
| DC | 约1kΩ 非平衡 |
| 残余噪音 | |
| VER. , R.M.S. | 10µV档 1.5µV以下 30µV档 3.0µV以下 |
| QUASI-PEAK | 10µV档 2.0µV以下 30µV档 4.0µV以下 |
| 遥控器 | |
| 方式 | 并联方式,正向触发 C MOS电平 附带光电偶和隔离 INDICATION (通道共用) 2BIT WEIGHTING (通道共用) 3BIT RANGE切换 (通道分别) 4BIT + 4BIT |
| 连接端口 | 24P插头(57-30240) |
| 其他 | |
| 电源 | AC 100V,115V,215V,230V ±10%(使用电源电压切换器), |
| 附件 | 输入电缆 |
