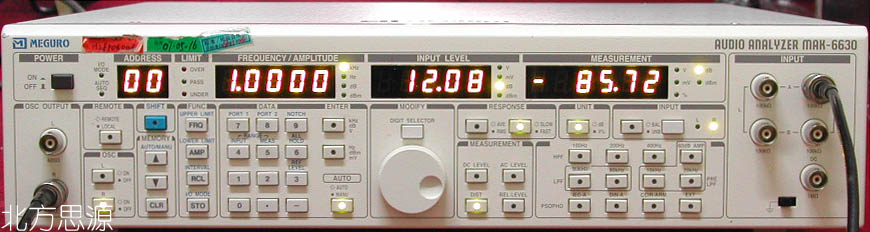

音频分析仪 Meguro MAK-6630

厂家: 日本目黑
尺寸: 43×10×46 cm
重量: 12kg

本机是具有DDS音频信号源及交流(AC)电压测量,直流(DC)电压测量,失真测量,频率测量,信噪比(S/N)测量,等功能的音频分析仪,只要拥有本机即可测量所有的音频特性。

本机配备了数字音频用的20KHz和15KHz低通滤波器,还配备了可连接任意外接滤波器的输入输出端口。利用本机的存储功能和上下限判定功能,程序自动执行等功能,以及GP-IB、RS-232C,外部控制EXT.I/O等端口即可达到自动测量的效果。

特点

信号源部分采用高精度、可高速切换的DDS方式。
信号源和测量部分是同一个系统,但通过内置的信号转换器可同时输入和输出2个通道的信号。并可利用BTL放大器等的输出端子,将输入转换为平衡方式。
标准配备有HPF(100Hz,200Hz,400Hz),LPF(30kHz,80kHz),PRE LPF(15kHz,20kHz) ,PSOPHO(听感补正)IEC-AUDIO、CCIR/ARM,DIN-AUDIO,外部滤波器输入输出端子(可连接任意外部滤波器)。
频率测量范围是10Hz～110kHz(自动/手动)。
交流电压测量范围是0.1mV～100V(7档)(自动/手动),精度±0.4dB(1kHz时)以内,频率范围10Hz～110kHz。
直流电压测量范围是30mV fs～100V fs(自动/手动)
失真测量频率范围是10Hz～110kHz(自动/手动),并拥有测量数字音频产品1.0mVrms信号的高感度功能。
AC电平测量时,可显示相对于基准值的相对值。
备有存储功能(最多可保存100组测量条件),上下限判定功能,程序自动执行功能。
标准配置GP-IB,RS-232C,外部控制EXT.I/O,可很简单地实现自动化测量功能。

规格：

振荡器部分

频率范围

10Hz ～ 110kHz (4档)

设定分辨率

0.1Hz (10Hz ～ 200Hz)

1Hz (201Hz ～ 2kHz)

10Hz (2.01kHz ～ 20kHz)

100Hz (20.01kHz ～ 110kHz)

频率设定精度

±2%以内

输出通道

分配式2通道输出

输出范围

20dBV (OPEN)

14dBV (600Ω终端时)

+20 ～ -79.9dBV (OPEN)

电平设定分辨率

0.1dB

输出精度

±0.4dB (1kHz基准)

输出阻抗

600Ω

频率特性

+20dBV ～ -70dBV (OPEN)

±0.4dB 20Hz ～ 20kHz (1 kHz基准)

±0.8dB 10Hz ～ 110kHz (1 kHz基准)

失真率

3.16Vrms (typ.)

-100dB以下 10 Hz ～ 15 kHz (80 kHz BW)

-90dB以下15.1 kHz ～ 20 kHz (80 kHz BW)

-80dB以下10 Hz ～ 110 kHz (500 kHz BW)

测量功能

频率测定

范围

10Hz ～ 110kHz (4档)

表示／分辨率

频率≥100 Hz : 5位数字表示
频率< 100 Hz : 0.01 Hz

精度

±5×10^-5 ±1数字

输入范围

25mV(rms) ～ 100.0V(rms)

AC电平测定

测定通道

切换式2通道

输入方式

非平衡及平衡输入

2通道间分离度

80dB以上 (at 1 kHz)

输入阻抗

100kΩ以上

频率范围

10Hz ～ 110kHz

測定范围

7档 0.316mV ～ 100V (自动/手动)

表示单位 (m)V	表示单位 dBV	表示单位 dBm
100.0V	40.0dBV	42.2dBm
31.6V	30.0dBV	32.2dBm
3.16V	10.0dBV	12.2dBm
316.0mV	-10.0dBV	-7.8dBm
31.6mV	-30.0dBV	-27.8dBm
3.160mV	-50.0dBV	-47.8dBm
0.316mV	-70.0dBV	-67.8dBm

有效测定范围

0.0316mV (-90dB) ～ 100V (40dB)

精度

±0.4dB以内　40 dBV ～ -70dBV (at 1 kHz)

频率特性

40dBV ～ -70dBV

±0.8dB以内 (10 Hz ～ 110 kHz) 1kHz基准
±0.4dB以内 (20 Hz ～ 80 kHz) 1kHz基准

测定分辨率

满刻度值的0.1%(各档)

DC电平测定

测定通道

1通道

输入阻抗

100kΩ以上

测定范围

300mV FS ～ 100V FS (4档)

精度

满刻度值的 ±0.5%

测定分辨率

满刻度值的0.1%

失真率测定

频率

10Hz ～ 110kHz (自动/手动)

测定分辨率

满刻度值的0.1%

输入范围(7档)

表示单位 (m) V	表示单位 dBV	表示单位 dBm
100.0V	40.0dBV	42.2dBm
31.6V	30.0dBV	32.2dBm
10.0V	20.0dBV	22.2dBm
3.16V	10dBV	12.2dBm
1.0V	0dBV	2.2dBm
0.316V	-10.0dBV	-7.8dBm
0.1V	-20.0dBV	-17.8dBm

测定范围(7档)

表示单位(%)	表示单位(dBV)
31.6%	-10dB
10.0%	-20dB
3.16%	-30dB
1.0%	-40dB
0.316%	-50dB
0.1%	-60dB
0.0316	-70dB

残留失真率

3.16Vrms(typ.)

-100 dB以下 (10 Hz ～ 15 kHz 80 kHz BW)
-90 dB以下 (15.1 kHz ～ 20 kHz 80 kHz BW)
-80 dB以下 (10 Hz ～ 110 kHz 500 kHz BW)

测定输入范围

0.1V(rms) ～ 100V (rms)

精度

±1dB以内 20Hz ～ 20kHz

第2高次谐波偏差

±3dB以内 10Hz ～ 110kHz

数字音频用附加放大器

60dB

滤波器

HPF

100 Hz,200 Hz,400 Hz

LPF

30 kHz,80 kHz

PRE LPF

15 kHz,20 kHz

PSOPHO(听感补偿)

CCIR/ARM,DIN-AUDIO,IEC-A

EXTERNAL

EXT

其他

存储功能

100个(记忆码 : 00 ～ 99)

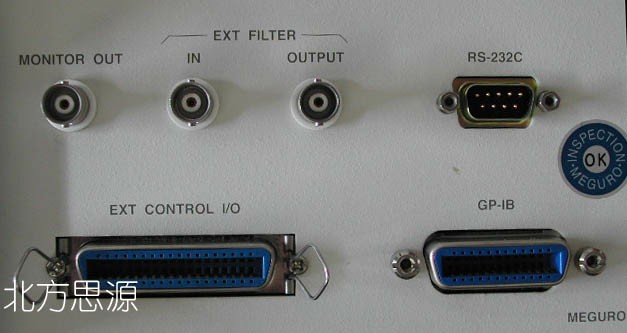

外部接口

GP-IB,RS-232C,EXT.I/O
