YOKOGAWA 7651 直流电压电流标准发生器

二手仪器仪表 销售 出租 维修

厂家: 日本横河
尺寸: 213x88x350mm
重量: 3.6 kg
功耗: 约30VA

前面板输出款765101
后面板输出款765111

7651是使用YOKOGAWA最先进DC标准技术开发的通用DC电源。此双路乘法型D/A转换器既能提供高速响应又能提供高分辨率。7651还提供高精度和稳定性。除了电源功能(电流源)，7651还提供Sink功能(电流吸入)，因此不仅可用作DC电压/电流源，还可用作高精度电子负载。此外，还提供了一系列强大的功能作为标准配置，以满足系统使用需求，比如最多50步的编程功能、能够存储7种程序模式的IC存储卡以及GP-IB接口。此7651能够用于广泛的现场应用，从研发到生产线、服务和维护都可使用。详细指标PDF文档下载

特点和优点

• 高精度输出 (90 days, 23 ± 5 °C)
  设定值的±0.01% ±200 μV (10 V 档)
  设定值的±0.02% ±100 nA (1 mA 档)
• 高分辨率：100nV (DC V，10mV量程)
• 快速响应 : 10 ms ± 0.1%
• 低噪声 : 15 μVp-p (1V 档 DC to 10Hz)
• 连续输出 间歇输出 编程控制

吸入和电源功能

传统的DC源只具有电源(输出)功能，而没有功率吸收(吸入)功能。除了电源功能，7651还提供吸入功能，因此可用于实现电池的放电特性，或作为恒流电子负载实现电源的输出特性。而且，吸入和输出功能可实现四象限运行，因此7651既可驱动电容性负载也可驱动电感性负载。

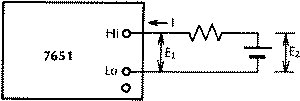

作为可靠的恒压源

E1 > E2吸入操作。即使使用有源负载也可生成恒定电压。

双极输出，无毛刺

7651的双极输出在执行极性切换时不使用机械触点，因此不会产生任何异常电压或电流。基于此特性，真正实现了从负极最大输出到正极最大输出的连续输出变化。在固态物理实验中，可方便地对零交比较器或EMF消除器的极性切换进行评估。

在同一范围内，电压或电流的变化不生成毛刺。

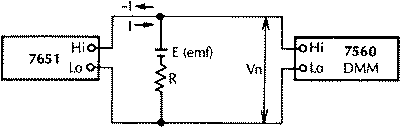

超导电阻测量

V1 = I*R + E
V2 = -I*R + E
V1 - V2 = 2I*R

可编程电压/电流限制器

可对限制点进行编程，以1~30V范围作为电压限制器，以5~120mA范围作为电流限制器。
即使限制器遇到过载或输出短路等情况，通过移除过载，7651也能自动从限制状态恢复到正常状态。

校准功能

校准软件集成在7651中，通过前面板按键操作或通过通信(无需开盖)执行校准。因此，通过其校准功能，任何人都可毫无困难地保持7651的精度。

GP-IB接口(标准)

可根据系统需要选择GP-IB接口。通过这些接口，可实现以下功能。

• 面板按键操作执行的功能
• 设置数据输出
• 面板设置数据输出
• 程序步骤设置/读取
• 状态字节输出

规格

• 电压输出：0 - 32V (最大输出电流 ±120mA)
  12.0000mV 档：100nV，输出电阻：约 2Ω
  120.000mV 档：1μV，输出电阻：约 2Ω
  1.20000V 档：100μV，输出电阻：小于 2mΩ
  12.0000V 档：100μV，输出电阻：小于 2mΩ
  32.000V 档 ：1mV，输出电阻：小于 2mΩ
• 电流输出：0 - 100mA (最大输出电压 ±32V)
  1.20000mA 档：10nA，输出电阻：大于 100MΩ
  12.0000mA 档：100nA，输出电阻：大于 100MΩ
  120.000mA档 ：1μA，输出电阻：大于 10MΩ
• 通信功能：借助GP-IB或RS-232C接口(标准件)
• 程序功能：最多50步，IC存储卡可保存7个模式，间歇/扫描时间的设定

其它特征

• 外部触发功能
• 软件校准功能
• 可编程电压/电流限制功能
• 极性翻转时，无冲击脉冲
• 765101 可编程DC电压/电流源(前面板输出端子)
  765111 可编程DC电压/电流源(后面板输出端子)

This product was discontinued on 2010/9/30. GS200 is a replacement product.
